Sistema de Visión Automatizado para Conteo de Láminas
Desarrollador: Ballhausen Ingeniería S.A. de C.V.
Cliente: Thynssenkrupp Mexico, S.A. De C.V.
Año: 2024
Problemática
La problematica radica en la ineficiencia y los errores humanos en el conteo manual de láminas en las líneas de producción de ThyssenKrupp, lo que afecta la precisión, velocidad y consistencia del proceso.
Solución
Desarrollamos un sistema de visión que automatiza y optimiza el conteo preciso de láminas apiladas en entornos industriales. Integra escaneo de códigos de barras, análisis fotográfico avanzado, sincronización con SAP, y generación automática de reportes, garantizando control y aseguramiento de calidad eficiente.
Funcionamiento del sistema

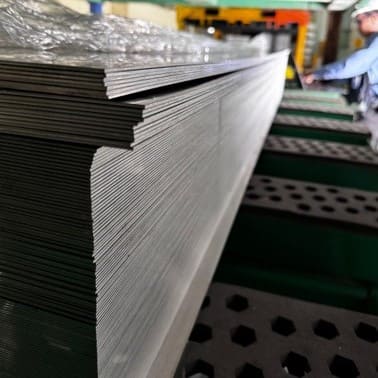

El sistema de visión está diseñado para realizar un conteo automatizado y preciso de láminas apiladas, optimizando procesos de control y aseguramiento de calidad en entornos industriales.
¿Cómo funciona?

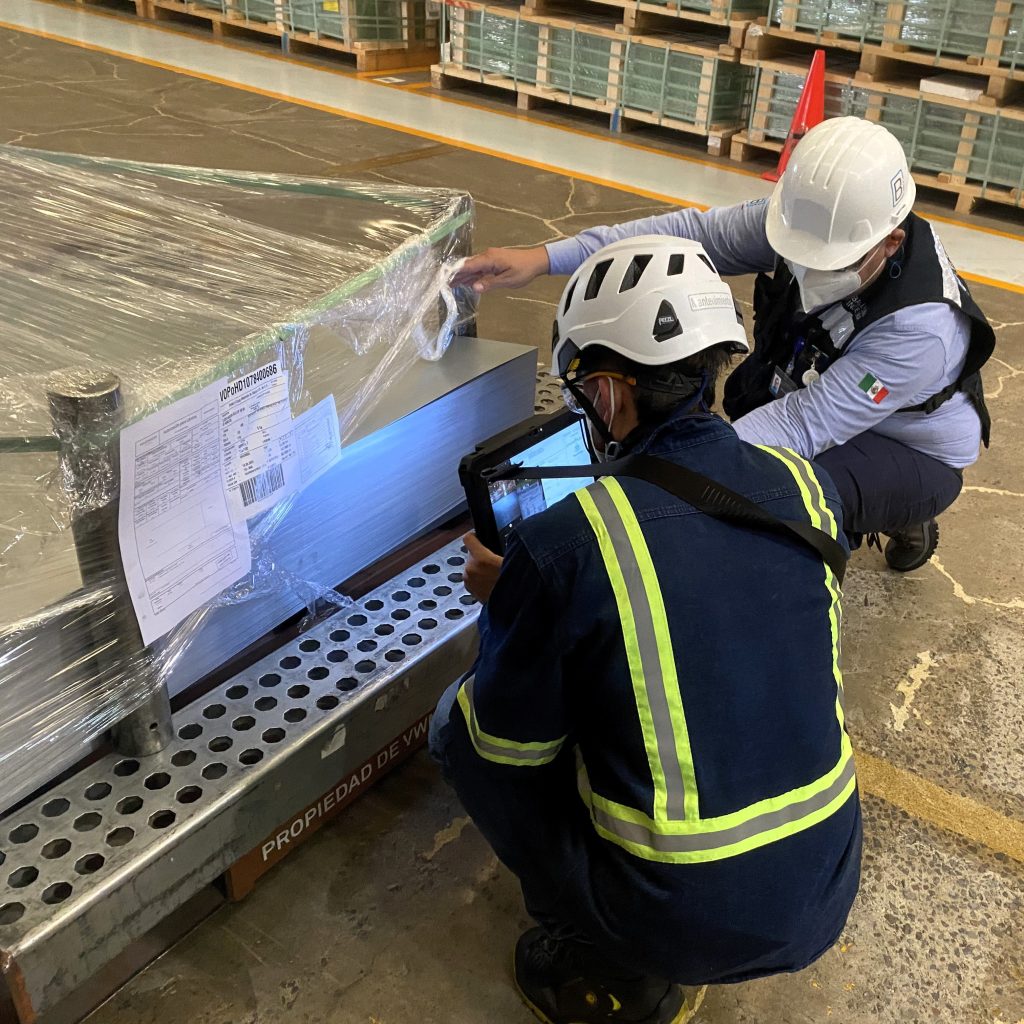

El operador escanea el código de barras del lote para obtener información registrada en el SAP.
Se toma una fotografía del apilamiento con iluminación blanca adecuada para asegurar la calidad de la imagen con una resolución de hasta 1000 px.
El software identifica la mejor área para el conteo en la fotografía.
El operador recorta la imagen para delimitar el apilamiento a analizar.
El conteo se realiza y se compara con la información del código de barras, generando datos precisos.
Se imprime una etiqueta con los resultados y el nivel de exactitud.

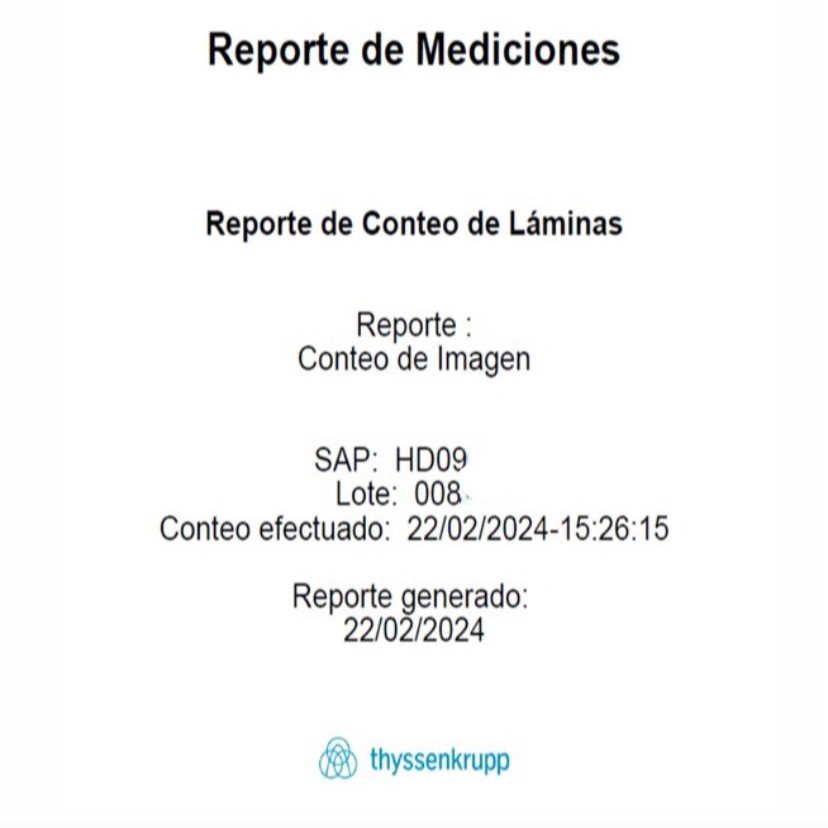

Se genera un reporte; la tablet se sincroniza automáticamente con el servidor, el cual genera un correo y lo envía a los usuarios que estén dados de alta.
Propósito y uso del proyecto
Propósito:
Optimizar el proceso de control y registro de láminas apiladas, asegurando precisión, reduciendo errores humanos, y mejorando la trazabilidad en la producción.
Uso principal:
El sistema está orientado a industrias que manejan materiales apilados, que requieren un control en la cantidad procesada.
Beneficios del Sistema
Reducción de Tiempo
Controla cada aspecto de tu producción con precisión y sin interrupciones. Con datos exactos al instante, detecta anomalías, optimiza el rendimiento y toma decisiones fundamentadas en métricas confiables. Automatiza la supervisión, reduce tiempos muertos y asegura que cada detalle esté bajo control, sin perder de vista lo que realmente importa en planta.
Precisión Garantizada
Gracias a la tecnología de visión, el sistema asegura un conteo exacto de cada lámina, minimizando los errores y evitando posibles inconvenientes en el suministro de productos.
Eliminación de Errores Humanos
La automatización del proceso elimina los fallos ocasionados por el error humano, lo que mejora la calidad y confiabilidad del producto final.
Componentes técnicos
Hardware
- Tablet y dispositivo móvil: Para operar el sistema y capturar las imágenes.

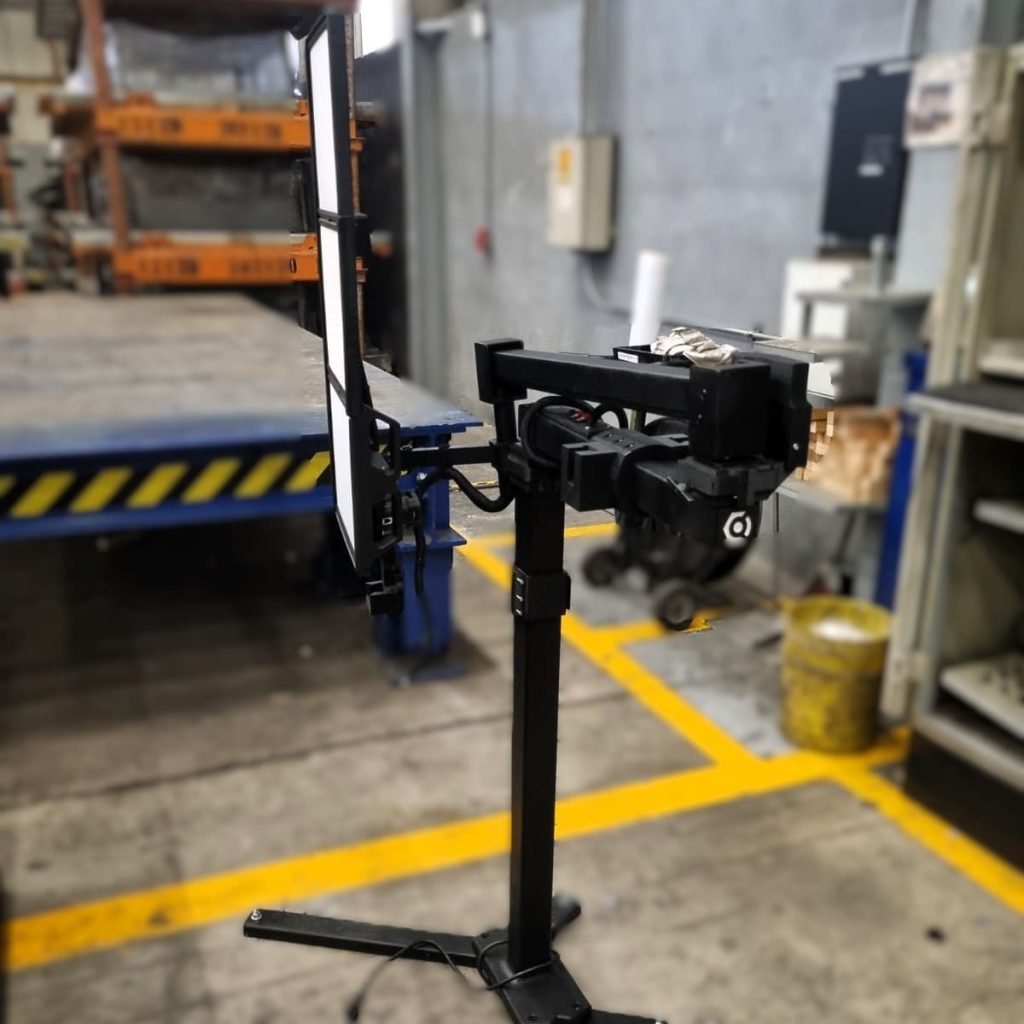

- Paneles led: Para poder una mejor iluminación con luz blanca.
- Lector de códigos de barras: Conectado a la tablet.
- Impresora: Para generar etiquetas físicas con los resultados del conteo.

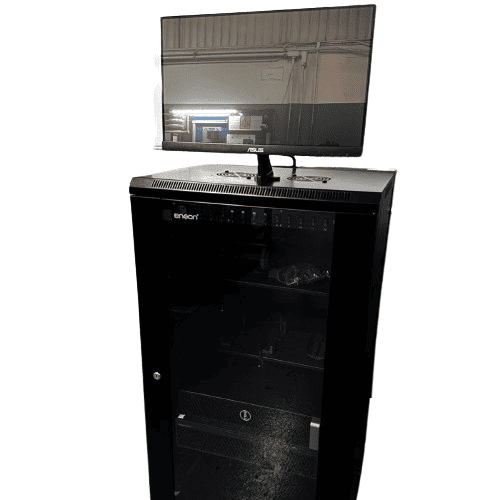

- Servidor: Almacena y procesa los datos, además de gestionar el envío de reportes por correo.
- Conexión Wi-Fi: Para sincronización entre el sistema y el servidor.
Software
- Algoritmos de visión por computadora: Para identificar transiciones en las imágenes y realizar el conteo de láminas.
- Gestión de datos: Sincronización y almacenamiento de información en el servidor.
- Generación de reportes: Incluye detalles del conteo y precisión.

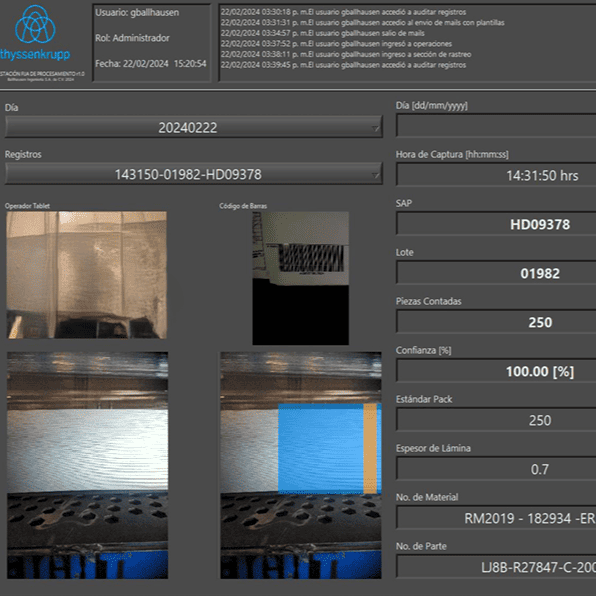

- Interfaz gráfica: Para facilitar el uso por parte del operador.
