Análisis de temperatura
Desarrollador: Ballhausen Ingeniería S.A. de C.V.
Cliente: Especialidades Industriales y Químicas (EIQSA) S.A. de C.V.
Año: 2022
Problemática
Necesitaban asegurar que sus procesos de producción mantuvieran temperaturas precisas y consistentes para cumplir con sus estándares de calidad y superar auditorías. Sin una medición fiable, enfrentaban el riesgo de variaciones en sus productos y problemas de trazabilidad.
Solución
Se propuso un análisis por vibraciones Nuestro sistema de monitoreo de temperaturas solucionó esta problemática al ofrecer control en tiempo real y reportes automatizados, garantizando condiciones óptimas y simplificando el cumplimiento de auditorías.
Soluciones
Nuestro sistema de monitoreo y control de temperaturas en tiempo real es una herramienta integral diseñada para optimizar procesos industriales. Su interfaz principal está organizada en módulos específicos que facilitan la gestión de usuarios, bitácoras, configuraciones y el monitoreo de temperaturas con eficiencia y precisión.
La navegación es intuitiva, permitiendo un acceso rápido a las funciones esenciales a través de un diseño limpio y lógico. Además, está diseñado para operar en entornos industriales exigentes, garantizando acceso a datos actualizados en tiempo real, fundamentales para respaldar decisiones críticas y mejorar la productividad operativa.
Arquitectura del Sistema
El sistema opera con una arquitectura cliente-servidor, donde un servidor central gestiona la comunicación, almacenamiento y configuración de datos de múltiples dispositivos conectados en planta.
Servidor Centralizado: Administra configuraciones de red, registro de usuarios y operaciones del sistema, centralizando información de todas las máquinas para un control integral.
Clientes: Permite a estaciones de trabajo conectadas visualizar temperaturas, generar reportes y ajustar parámetros en tiempo real.

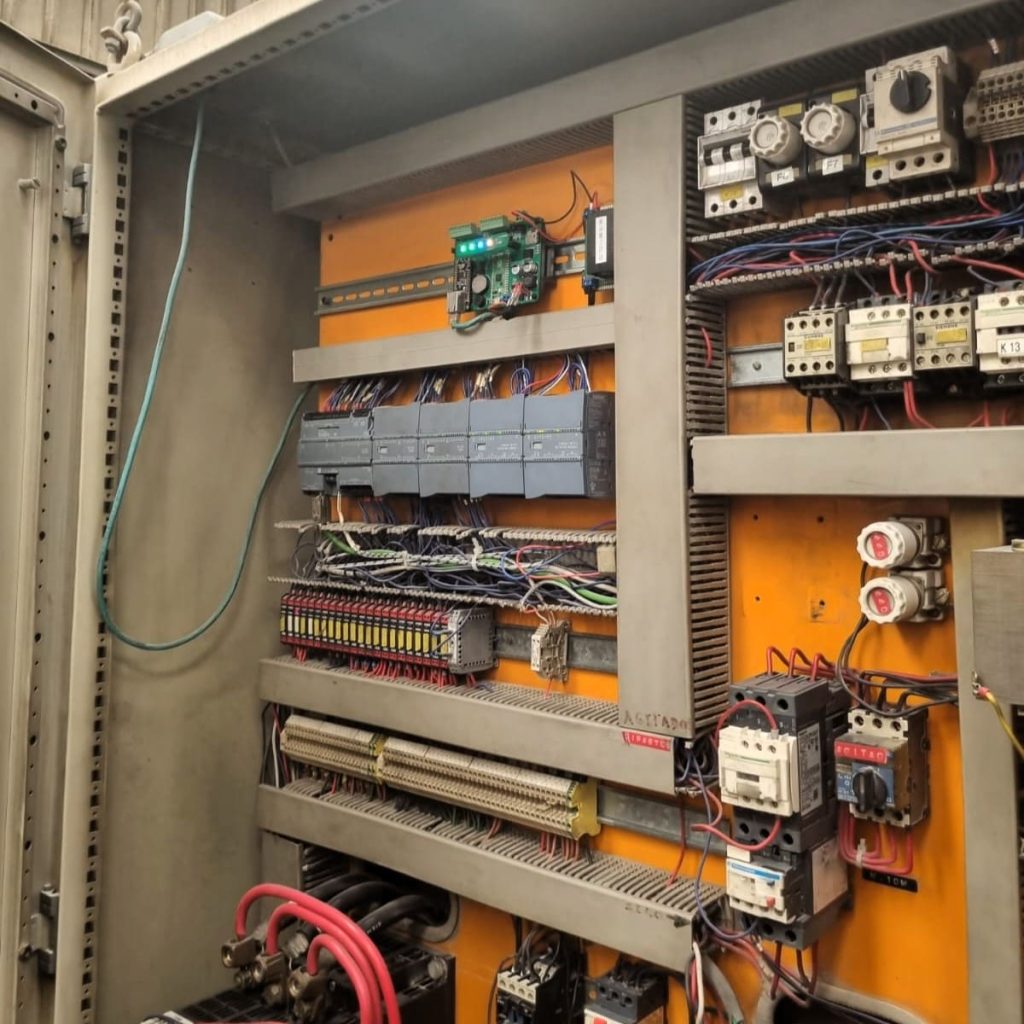

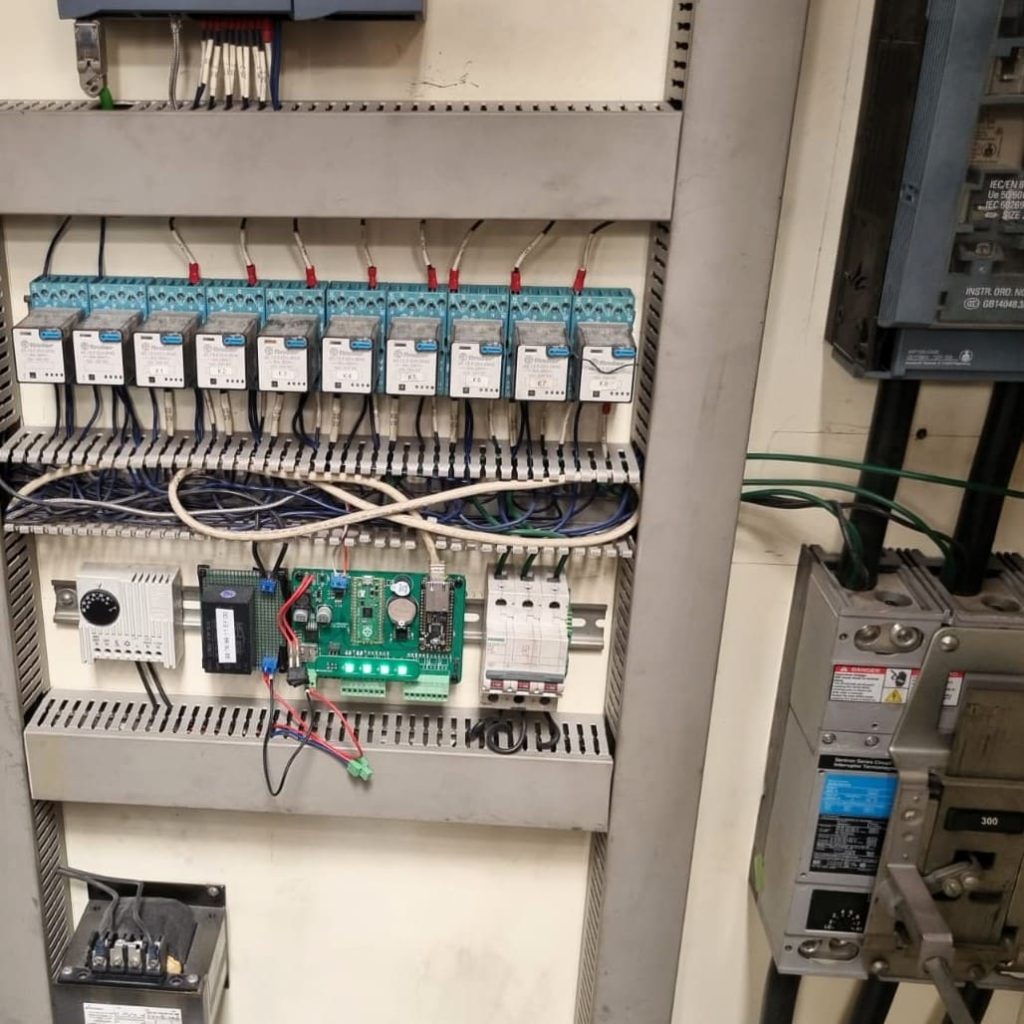

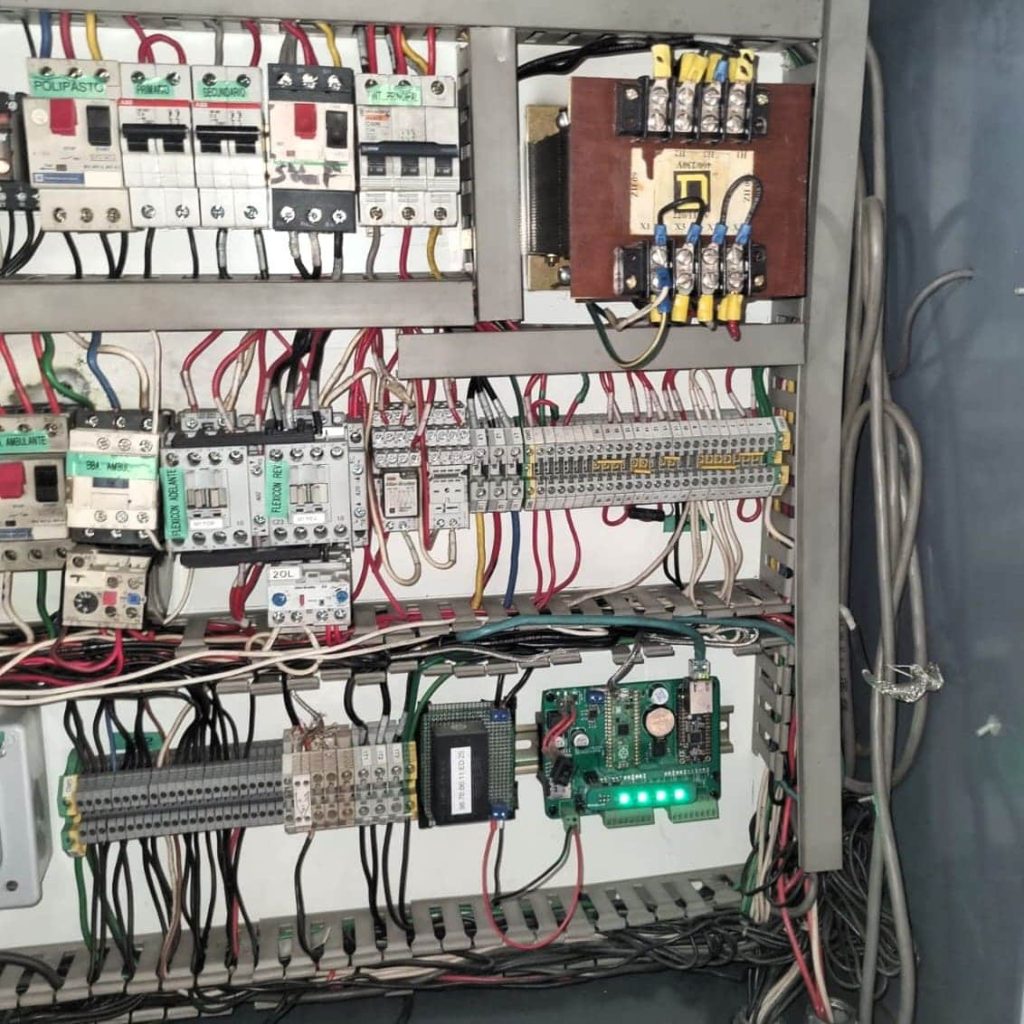

Dispositivos Conectados: Incluye sensores de temperatura y hardware industrial que envían datos precisos y actualizados al servidor para un monitoreo eficiente.
Comunicación y Registro de Dispositivos
El éxito de un sistema de monitoreo radica en su capacidad de adaptarse a entornos operativos existentes. Por ello, nuestro módulo de configuración permite registrar, administrar y monitorear dispositivos con precisión.
1. Registro de Dispositivos:
Cada dispositivo se incorpora al sistema mediante su dirección IP y MAC única, garantizando una identificación inequívoca. Durante el registro se asocian:
- Ubicación Física: Facilita su identificación en planta.
- Dirección IP: Sincronizada automáticamente.
- Identificación Personalizada: Asigna nombres descriptivos para reconocer su propósito.
2. Configuración Inicial:
- Asignación de Parámetros: Se establecen rangos de temperatura y métricas para activar alarmas en caso de desviaciones.
- Pruebas de Conexión: Confirma la conectividad y funcionalidad del dispositivo antes de integrarlo al sistema.
3. Calibración de Offset:
Para garantizar lecturas precisas, permite ajustar las mediciones según las condiciones reales del entorno, clave en procesos críticos como hornos o reactores, etc.
4. Gestión de Dispositivos:
Autoriza ajustes operativos como modificar parámetros, actualizar ubicaciones o eliminar dispositivos fuera de servicio. Estas acciones requieren autenticación, asegurando que solo personal autorizado realice cambios.
Monitoreo en Tiempo Real
Visualización Centralizada

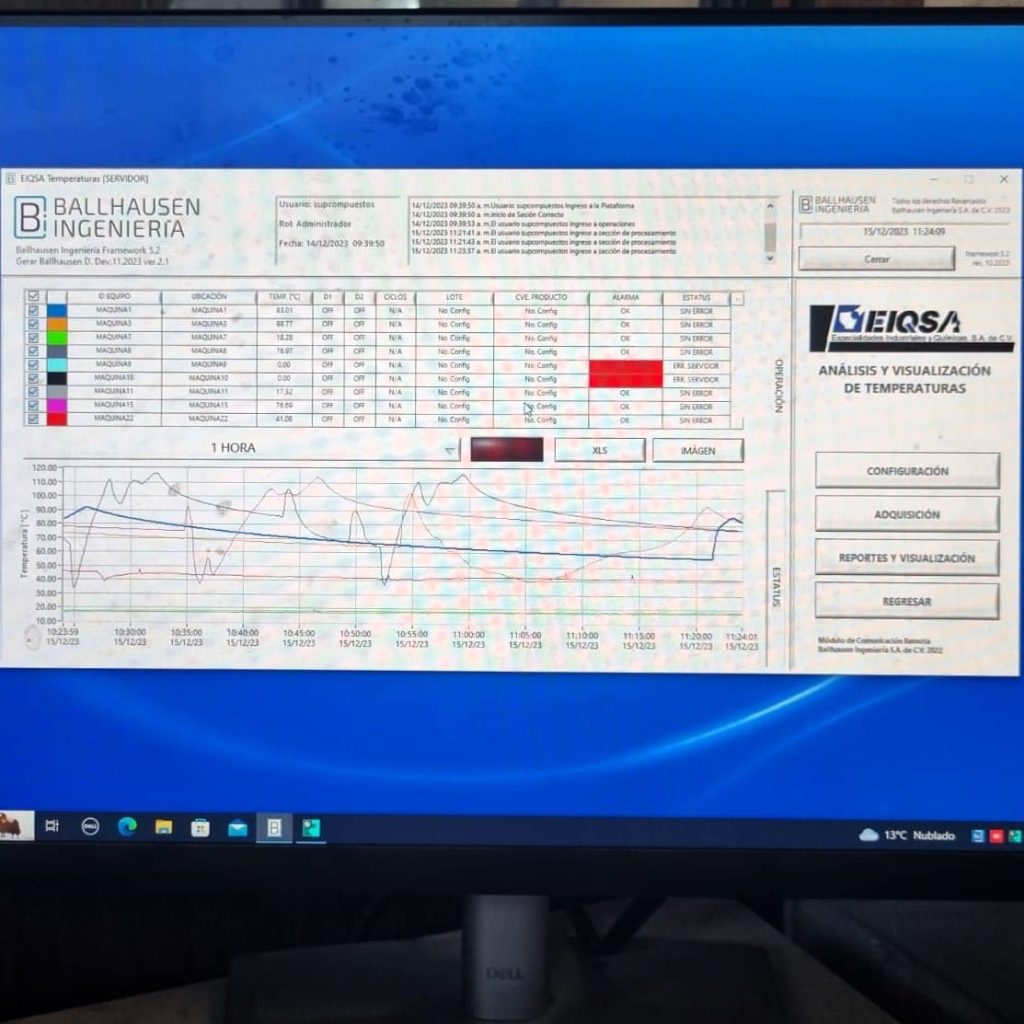

El tablero principal ofrece una vista global de todas las máquinas conectadas, identificadas por su nombre y ubicación, con actualizaciones en tiempo real. Los operadores pueden supervisar:
- Temperatura Actual: Lecturas precisas actualizadas al instante.
- Conectividad: Indicadores visuales señalan el estado de comunicación de cada máquina con el servidor.
- Estado de Alarma: Alertas visuales y sonoras se activan al exceder parámetros críticos, priorizando incidentes importantes.
Detalles por Máquina
Permite acceder a información detallada, como:
- Tendencias Históricas: Gráficos interactivos que muestran variaciones de temperatura.
- Parámetros Configurados: Específicos para cada dispositivo.
- Tiempo de Actividad Acumulado: Ayuda a evaluar el rendimiento del equipo.
Configuración de Alarmas
Un módulo avanzado permite:
- Definir Rangos Personalizados: Por máquina o proceso.
- Notificaciones Automáticas: Envío de alertas por correo electrónico en caso de anomalías.
- Registro de Incidentes: Una bitácora documenta cada evento, facilitando el análisis y resolución de problemas.
Gestión y Adquisición de Datos
Gestión de Lotes:
Cada lote de producción se asocia con una clave única que permite rastrear su progreso en el sistema. Estas claves se gestionan mediante un sistema de búsqueda alfanumérica, facilitando la recuperación rápida de registros específicos.
Generación de Gráficas:
El sistema crea gráficos detallados que muestran condiciones térmicas en tiempo real y tendencias históricas, incluyendo:
- Alarmas Visuales: Identificación inmediata de desviaciones críticas.
- Análisis de Datos: Opciones para exportar información en Excel para mayor análisis.
Optimización de Ciclos Productivos:
Los datos recopilados permiten identificar patrones y áreas de mejora en los procesos. Al analizar la consistencia térmica, los operadores pueden realizar ajustes que minimicen desperdicios y aumenten la eficiencia energética, optimizando el rendimiento general.
Ventajas Operativas y Técnicas
Precisión Mejorada:
La función de Offset asegura lecturas exactas, minimizando errores en procesos críticos.Trazabilidad Completa:
El registro detallado de lotes y operaciones simplifica auditorías y análisis posteriores.Automatización Total:
Desde la adquisición de datos hasta la generación de reportes, el sistema elimina la necesidad de intervenciones manuales, optimizando la eficiencia.Seguridad Robusta:
Cada acción está protegida por autenticación y registrada en bitácoras, garantizando transparencia y control.Escalabilidad:
Diseñado para adaptarse a las necesidades del cliente, permite agregar dispositivos o realizar ajustes de configuración sin interrumpir las operaciones.
