Monitoreo De Cabezales Ferroviario

Monitoreo de Temperaturas en Locomotoras

Desarrollador: Ballhausen Ingeniería S.A. de C.V.
Cliente: Alstom Transport de México S.de R.L.
Año: 2024

Problemática

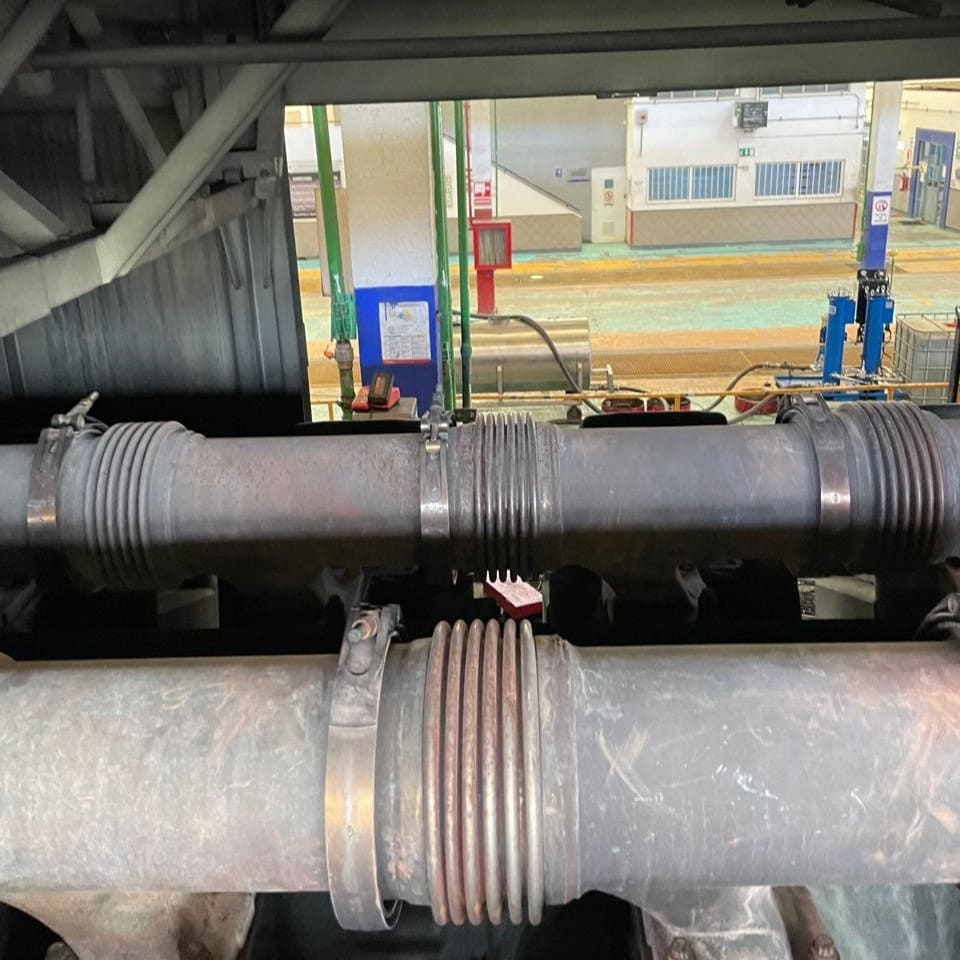

Las mediciones de temperatura en los motores de locomotoras se realizan manualmente y se registran en una bitácora, lo que dificulta el control de los datos. Este proceso expone a los operadores a riesgos debido a las altas temperaturas y al movimiento de la locomotora, ya que deben acceder a puntos complicados y peligrosos en los cabezales utilizando un pirómetro por radiación.

Solución
Desarrollamos un sistema de medición capaz de registrar temperaturas de hasta 600°C en 16 cabezales de locomotoras AC y 12 cabezales de locomotoras EVO. Este sistema deberá generar reportes detallados e históricos de datos, con una adquisición de información alejada del punto de medición para garantizar la seguridad de los operadores. Además, deberá contar con un diseño de fácil montaje y transporte, permitiendo su uso eficiente en distintas locomotoras.

Funcionamiento del Sistema

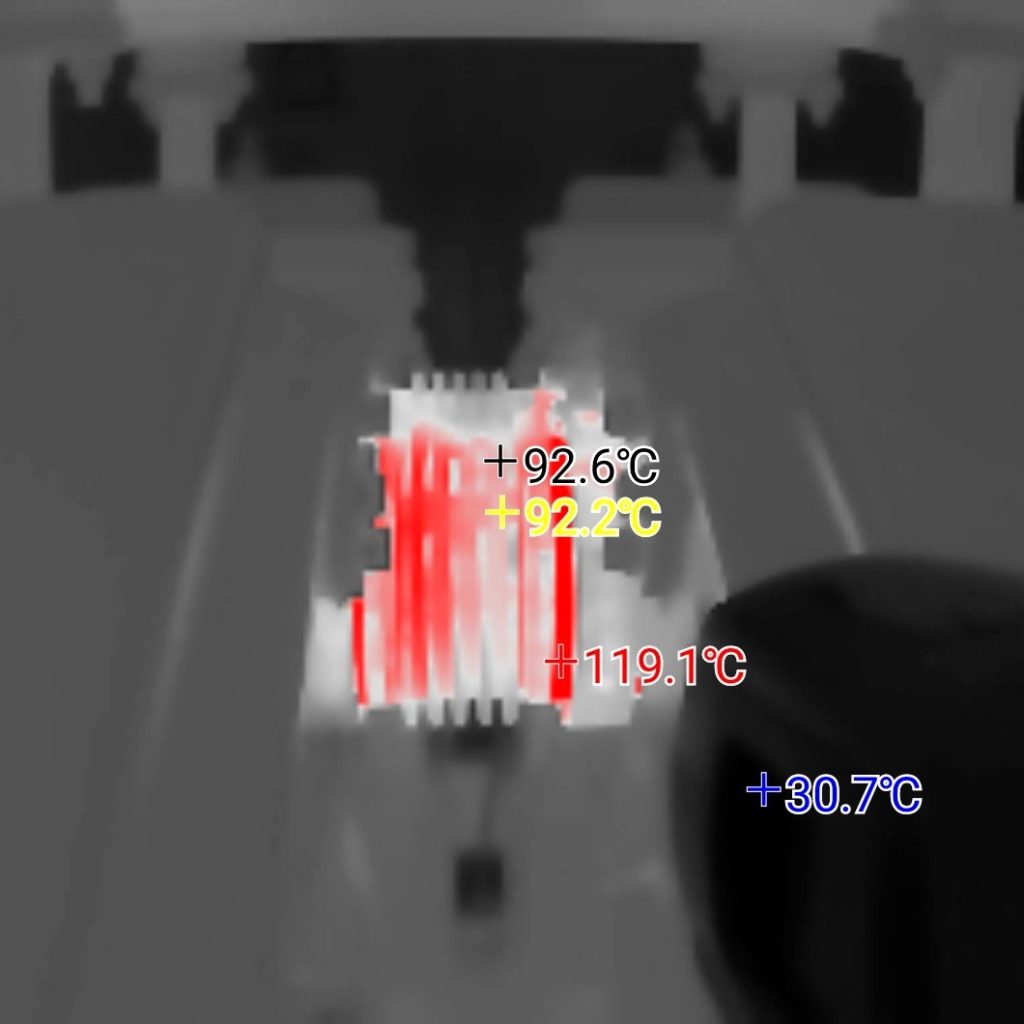

Las cámaras termográficas se montan en la estructura de la locomotora utilizando bases magnéticas, lo que permite posicionarlas de manera segura y ajustarlas según el modelo de locomotora para enfocar los cabezales requeridos. Estas cámaras son responsables de medir la temperatura de cada cabezal y están conectadas a tablets mediante cables USB, lo que permite la transferencia inmediata de los datos obtenidos.

Las tablets, a su vez, están configuradas para conectarse al servidor mediante Wi-Fi, donde la información se procesa y se generan automáticamente reportes detallados que incluyen gráficas, históricos de mediciones y otros datos relevantes. Estos reportes se almacenan en el servidor, lo que garantiza un registro organizado y accesible de las mediciones realizadas, teniendo un control eficiente y mejorando la trazabilidad del proceso.

Beneficios del Sistema

Seguridad mejorada

Minimiza la exposición de los operadores a altas temperaturas y entornos peligrosos.

Automatiza el registro y análisis de datos, reduciendo tiempos y errores humanos.

Genera reportes detallados que permiten un monitoreo histórico y organizado.

Fácil instalación y transporte para adaptarse a distintas locomotoras.

Transferencia automática de datos mediante Wi-Fi, mejorando la integración con sistemas existentes.

Propósito y uso

El sistema tiene como propósito principal automatizar y optimizar la medición de temperaturas en cabezales de locomotoras, eliminando riesgos para los operadores y reduciendo errores humanos en procesos críticos.

Es ideal para industrias donde el monitoreo constante y la precisión en las mediciones de altas temperaturas son esenciales para evitar fallos, optimizar recursos y cumplir con normativas de seguridad.

Ver más proyectos

Componentes técnicos

  • Cámaras termográficas: Equipadas para medir temperaturas de hasta 600°C con alta precisión en entornos industriales.
  • Bases magnéticas: Diseñadas para montar las cámaras de manera rápida, segura y ajustable en diferentes locomotoras.

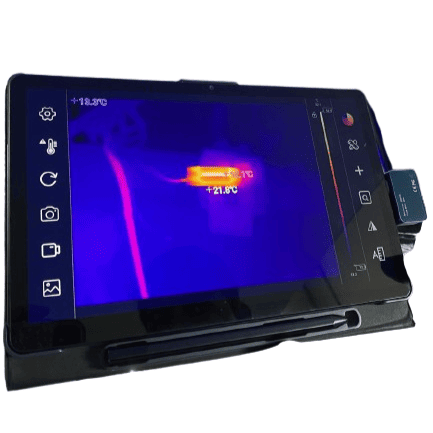

  • Tablets: Funcionan como interfaz de captura y transferencia de datos, conectadas a las cámaras por USB.
  • Tablet central: Procesa y almacena la información, generando reportes automáticos con gráficos e históricos.
  • Software de análisis: Genera reportes automáticos con información detallada, gráficos comparativos e históricos de temperatura.
